接下來，我將為大家詳細解析恒溫?zé)崴鞯墓ぷ髁鞒毯驮怼?/p>

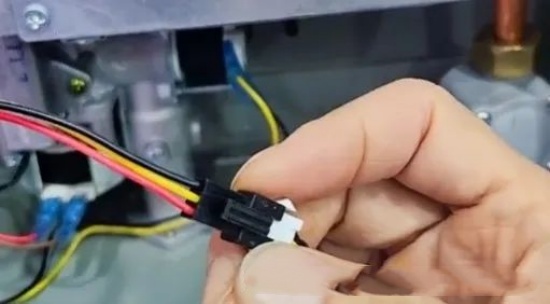

當熱水器接通電源后，主控板會向顯示板提供5伏的電壓，使其能夠工作。此時，用戶可以通過操作顯示板來設定熱水器的工作模式。一旦打開熱水器的出水口，水流傳感器的葉輪隨即開始旋轉，內部的霍爾元件隨之產生2.5伏的電壓。水流傳感器由三根線組成：紅色為5伏供電線，黑色為接地線，黃色為霍爾信號反饋線。當霍爾元件將2.5伏的信號反饋給主控板后，主控板便會向電機輸出220伏的電壓，以供電機工作。
這個電機一共有三個線，黑色線、藍色線和白色線。其中黑色線是它的公共端，藍色線是它的低風秀檔位。白色線是它的高風秀檔位。在剛工作的時候是低風秀檔位輸出供電。這個電壓經過電容的啟動，使風機運轉，風機一旦運轉之后，就可以把燃燒的廢氣排出室外。這個時候風機的蝸牛殼壁部就會產生一個負的壓力。負的壓力通過連接管到達灃藥開關，使風藥開關、倒通風藥開關道通信號再傳輸?shù)街骺匕濉?/p>
主控板一旦檢測到風壓開關，道通的信號輸出高壓，使點火針的合合拍產生火花。同時主控板還要輸出電壓，給主氣閥供電，主氣閥的供電是十二伏電壓。同時還要輸出十伏以上的電壓，給比利伐供電。這個時候天然氣經過主氣閥和比例閥大達羅頭，天然氣大達蘆頭正好遇到主控板，輸出了膏藥點火的火花，那么它就會形成火焰燃燒。燃燒的火焰，由檢測陣列感應傳輸，一個燃燒的信號給主控板。主控板一旦檢測到有火焰燃燒的信號，停止高壓脈沖點火，同時持續給主氣閥和比例閥供電，讓熱水器一直保持燃燒。
另外，熱水器的出水口還安裝了一個溫度傳感器，來檢測熱水器的出水溫度，由它來傳輸一個信號給主控板。那么主控板再來調整比例閥這樣的高低，從而也就調整了比例閥閥門打開的大小，這樣也就調整了熱水器的燃燒量。如果比例閥的閥門打開到最大，熱水器的出水溫度依然沒有達到設定的溫度，這個時候還是有主控板輸出十二伏電壓，給分散閥供電。分散閥一旦有了供電，它內部的閥門就會打開。
此時熱水器的所有火炮都處于燃燒狀態，這個時候熱水器的出水溫度也就逐步的升高，那么還是有出水溫度傳感器來檢測它的溫度，從而主控板調節比例閥的閥門，讓熱水器的初始溫度恒定。在一個設定的溫度，如果熱水器出現了異常，水箱的溫度升高，這個超溫保護開關主要用于檢測水箱的溫度。一旦熱水器的水箱超過了八十度，超溫保護開關斷開，從而熱水器停止工作。
掌握這些工作原理對于家電維修至關重要，它將幫助你在維修過程中不會迷失方向。
接下來，我將為大家詳細解析恒溫?zé)崴鞯墓ぷ髁鞒毯驮怼?/p>
當熱水器接通電源后，主控板會向顯示板提供5伏的電壓，使其能夠工作。此時，用戶可以通過操作顯示板來設定熱水器的工作模式。一旦打開熱水器的出水口，水流傳感器的葉輪隨即開始旋轉，內部的霍爾元件隨之產生2.5伏的電壓。水流傳感器由三根線組成：紅色為5伏供電線，黑色為接地線，黃色為霍爾信號反饋線。當霍爾元件將2.5伏的信號反饋給主控板后，主控板便會向電機輸出220伏的電壓，以供電機工作。
這個電機一共有三個線，黑色線、藍色線和白色線。其中黑色線是它的公共端，藍色線是它的低風秀檔位。白色線是它的高風秀檔位。在剛工作的時候是低風秀檔位輸出供電。這個電壓經過電容的啟動，使風機運轉，風機一旦運轉之后，就可以把燃燒的廢氣排出室外。這個時候風機的蝸牛殼壁部就會產生一個負的壓力。負的壓力通過連接管到達灃藥開關，使風藥開關、倒通風藥開關道通信號再傳輸?shù)街骺匕濉?/p>
主控板一旦檢測到風壓開關，道通的信號輸出高壓，使點火針的合合拍產生火花。同時主控板還要輸出電壓，給主氣閥供電，主氣閥的供電是十二伏電壓。同時還要輸出十伏以上的電壓，給比利伐供電。這個時候天然氣經過主氣閥和比例閥大達羅頭，天然氣大達蘆頭正好遇到主控板，輸出了膏藥點火的火花，那么它就會形成火焰燃燒。燃燒的火焰，由檢測陣列感應傳輸，一個燃燒的信號給主控板。主控板一旦檢測到有火焰燃燒的信號，停止高壓脈沖點火，同時持續給主氣閥和比例閥供電，讓熱水器一直保持燃燒。
另外，熱水器的出水口還安裝了一個溫度傳感器，來檢測熱水器的出水溫度，由它來傳輸一個信號給主控板。那么主控板再來調整比例閥這樣的高低，從而也就調整了比例閥閥門打開的大小，這樣也就調整了熱水器的燃燒量。如果比例閥的閥門打開到最大，熱水器的出水溫度依然沒有達到設定的溫度，這個時候還是有主控板輸出十二伏電壓，給分散閥供電。分散閥一旦有了供電，它內部的閥門就會打開。
此時熱水器的所有火炮都處于燃燒狀態，這個時候熱水器的出水溫度也就逐步的升高，那么還是有出水溫度傳感器來檢測它的溫度，從而主控板調節比例閥的閥門，讓熱水器的初始溫度恒定。在一個設定的溫度，如果熱水器出現了異常，水箱的溫度升高，這個超溫保護開關主要用于檢測水箱的溫度。一旦熱水器的水箱超過了八十度，超溫保護開關斷開，從而熱水器停止工作。
掌握這些工作原理對于家電維修至關重要，它將幫助你在維修過程中不會迷失方向。
